Kako izvlečete shemo iz kloniranega PCB?

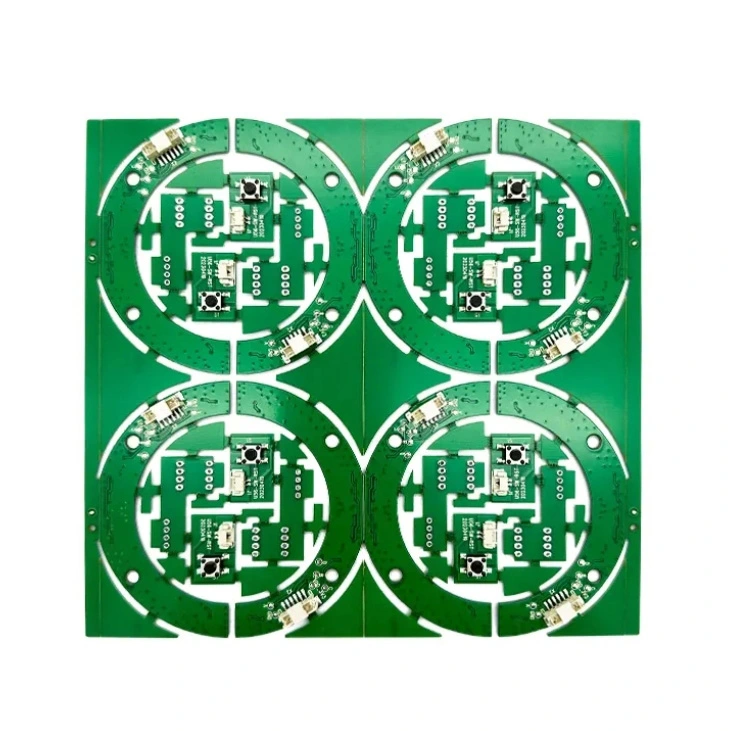

Pridobivanje sheme iz aKloniran PCBVključuje obratno inženirstvo, kjer analizirate fizično ploščo, da ponovno ustvarite njegov diagram vezja. Ta postopek zahteva natančno opazovanje, identifikacijo komponent in sledenje povezav. Tu je vodnik po korakih:

1. Preglejte in dokumentirajtePCB

- Fotografije z visoko ločljivostjo: Za referenco zajemite obe strani PCB.

-Opomba PCB slojev: Preverite, ali gre za enoslojno, dvoslojno ali večplastno ploščo.

- Opredelite ključne komponente: poiščite IC, upore, kondenzatorje, diode, konektorje itd.

- Preverite nalepke in oznake: Nekatere komponente imajo na PCB natisnjene referenčne označevalce.

2. desolder & prepoznajte komponente

- DeSolderjeve komponente (če je potrebno): za varno odstranjevanje uporabite postajo za predelavo vročega zraka.

- Preberite številke delov IC: poiščite podatkovne liste, da razumete konfiguracije PIN.

- Izmerite upore in kondenzatorje: za določitev vrednosti uporabite večmetrični ali LCR merilnik.

- Označite vsako komponento: Dodelite označevalce, kot so R1, C1, U1, za lažje sledenje.

3. Sledite povezave s vezjem

- Uporabite multimeter v načinu kontinuitete: Preverite električne poti med komponentami.

- Sledite sledi PCB: za podrobno sledenje uporabite lupo ali mikroskop.

- Uporabite programsko opremo za oblikovanje PCB: za lažje sledenje uvozite slike PCB z visoko ločljivostjo v orodja, kot so Kicad, Altium ali Eashieda.

- Preverite skrite povezave: Če bo za večplastni pregled morda potreben rentgenski pregled, da bi sledili notranji plasti.

4. rekonstruirate shemo

- Uporabite programsko opremo za oblikovanje PCB: narišite shemo v Kicadu, Eagleu, Altiumu ali Orcadu.

- Komponente logično razporedite: skupinsko moč, signal in ozemljitve pravilno.

- Preverite povezave: primerjajte s podatkovnimi listi in funkcionalnimi pričakovanji.

5. simulirajte in preverite vezje

- Uporaba programske opreme za simulacijo: Orodja, kot so LTSPICE, Proteus ali MultiSIM, lahko pomagajo preveriti vedenje vezja.

- Primerjajte z originalno PCB: Preskusni funkcionalnost z odpravljanjem napak v napajanju, če je mogoče.

Potrebna orodja:

✔ Multimeter / LCR meter

✔ Osciloskop (za testiranje signala)

✔ Postaja za predelavo vročega zraka (za desoldering)

✔ mikroskop / lupa

Programska oprema za oblikovanje PCB (Kicad, Eagle, Altium)

✔ Rentgenski skener (za večplastne deske)

Končne misli

Izvlečenje sheme iz kloniranega PCB je zamuden, vendar dosegljiv postopek, če je previdno. Ključnega pomena je spoštovati zakone o intelektualni lastnini, če PCB spada v lastniško zasnovo. Bi radi smernice o določeni vrsti PCB ali priporočil orodja?
