Zakaj je varnostni sistem PCBA glavno jedro zanesljivega varnostnega izdelka?

Povzetek članka

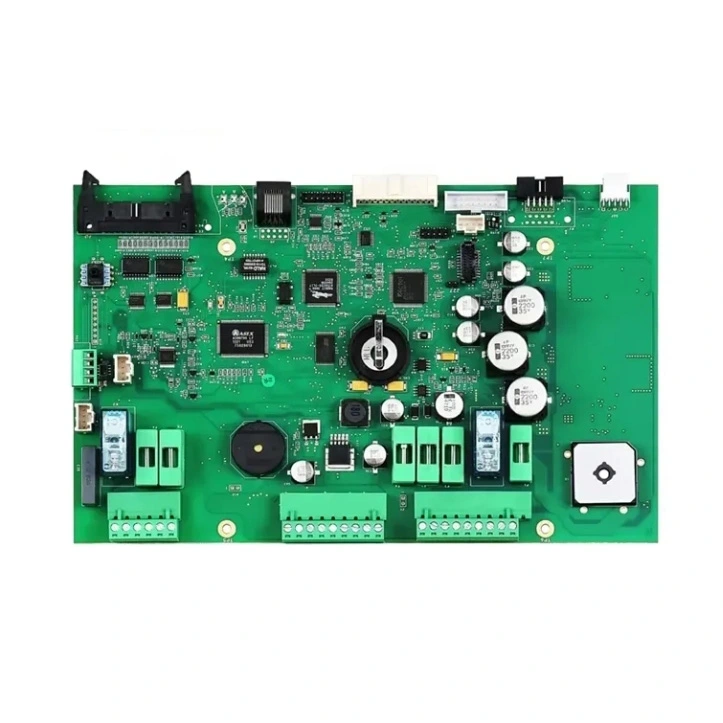

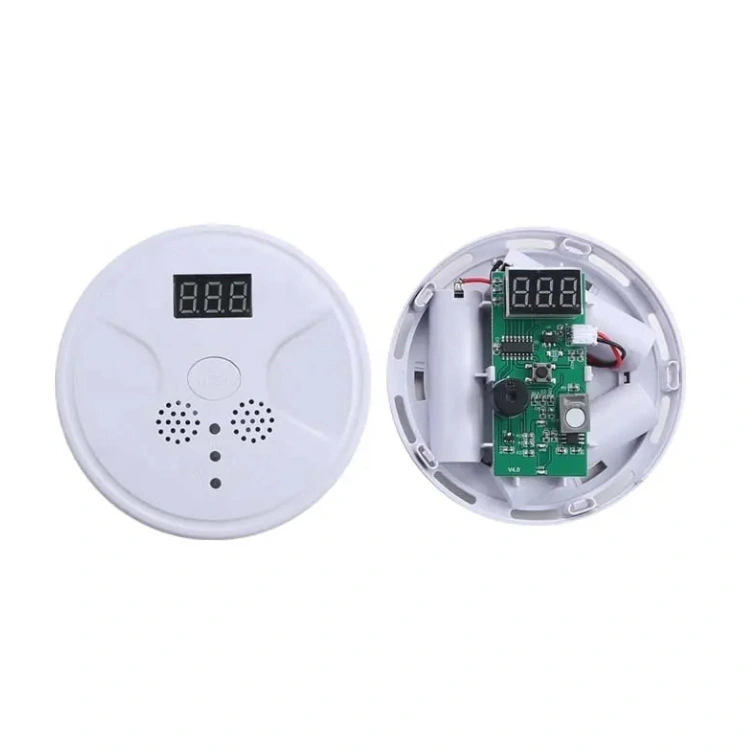

Varnostna naprava je tako vredna zaupanja kot vezje v njej. Če gradite (ali nabavljate) kamere, nadzorne plošče dostopa, detektorje dima/CO, alarme za vdore ali pametne prehode,Varnostni sistem PCBAtam se odloča o zanesljivosti, času delovanja in učinkovitosti »brez lažnih alarmov«. Ta članek razčlenjuje najpogostejše boleče točke strank – napake na terenu, nestabilno napajanje, šumni signali, nedosledna kakovost sestavljanja in težavna skladnost – in prikazuje, kako izgleda robustna strategija PCBA od zasnove do testiranja do množične proizvodnje. Videli boste tudi praktični kontrolni seznam, tabelo zahtev glede na vrsto aplikacije in odgovore na vprašanja, ki jih kupci zastavijo, preden oddajo naročilo.

Kazalo

• Oris
• Kaj gre običajno narobe pri varnostni strojni opremi
• Kaj varnostni sistem PCBA dejansko počne
• Izbire oblikovanja, ki zmanjšujejo lažne alarme in napake na terenu
• Proizvodnja in nadzor kakovosti, ki sta pomembna
• Testiranje, ki ga varnostni izdelki ne morejo preskočiti
• Zahteve glede na varnostno aplikacijo
• Kontrolni seznam kupcev za ponudbe in ocenjevanje dobaviteljev
• pogosta vprašanja
• Končne misli in naslednji korak

Oris

1. Pogoste okvare in stroškovne pasti v varnostnih napravah
2. Glavne funkcije znotraj aVarnostni sistem PCBA
3. Oblikovalske taktike za stabilnost, nizek hrup in dolgo življenjsko dobo
4. Kontrole kakovosti montaže, ki zmanjšujejo donose
5. Preskusna strategija za kamere, alarme in detektorje
6. Tabela zahtev glede na aplikacijo
7. Praktični kontrolni seznam za kupce in pogosta vprašanja

Kaj gre običajno narobe pri varnostni strojni opremi

V varnostni industriji je "problem" le redko ena dramatična napaka. Večina pritožb strank izhaja iz majhnih, ponavljajočih se težav, ki tiho uničujejo zaupanje – naključni ponovni zagoni, nestabilna povezljivost, lažni sprožilci, zgrešeni sprožilci, meglen video ponoči zaradi hrupa električne energije ali naprave, ki delujejo v laboratoriju, vendar odpovejo po mesecih na terenu.

• Lažni alarmi:Hrupni analogni vmesniki, slaba ozemljitev ali nestabilna prednapetost senzorja lahko povzročijo sprožitev detektorjev, ko se nič ne zgodi.
• Zamujeni dogodki:Kondicioniranje šibkega signala, počasen odziv MCU pod obremenitvijo ali izpadi vdelane programske opreme lahko povzročijo, da se resnične grožnje prezre.
• Naključne ponastavitve in napake »duhov«:Zasnova mejne moči, nezadostna ločitev ali dogodki ESD lahko znova zaženejo sistem, ne da bi zapustili jasno sled.
• Kratka življenjska doba na terenu:Toplota, vlaga, vibracije in obremenitve komponent lahko poslabšajo spajkalne spoje ali pospešijo staranje kondenzatorja.
• Nekonsistentne serije:Če sta nadzor kosovnice in procesna disciplina šibki, se lahko dve "enaki" proizvodni seriji obnašata različno.
• Zamude pri skladnosti:Težave z EMC/EMI se pogosto pokažejo pozno in jih je drago odpraviti, če postavitev in ozemljitev nista bila načrtovana zgodaj.

Najboljši način za preprečevanje teh težav je zdravljenjeVarnostni sistem PCBAkot projekt zanesljivosti na ravni sistema - ne le plošča, ki »povezuje dele skupaj«.

Kaj varnostni sistem PCBA dejansko počne

Varnostne naprave so od zunaj videti preproste, vendar notranja plošča opravlja več pomembnih nalog hkrati:

• Pretvorba moči in zaščita:Sprejemanje širokih vhodnih razponov, preživetje prenapetosti in zagotavljanje čistih tirnic občutljivim tokokrogom.
• Pridobivanje senzorja:Branje PIR, dima/CO, magnetnih kontaktov, nedovoljenih stikal, mikrofonov ali senzorjev kamere s stabilnimi pragovi.
• Logika obdelave in odločanja:MCU-ji/MPU-ji poganjajo logiko zaznavanja, robni AI, šifriranje, medpomnjenje dogodkov in nadzor nadzora.
• Povezljivost:Ethernet, Wi-Fi, celični moduli, RS-485, CAN ali LoRa moduli potrebujejo čisto RF/postavitev, da se izognejo izpadom.
• Okrepitev varnosti:Varen zagon, šifrirano shranjevanje, ID-ji strojne opreme ali varni elementi za zmanjšanje kloniranja in nepooblaščenega dostopa.
• Človeški in sistemski vmesniki:Tipkovnice, releji, sirene, LED, zvočniki in zunanji V/I morajo biti odporni proti zlorabi in hrupu.

Zato zasnova plošče in kakovost sestavljanja pogosto odločata o tem, ali bo »funkcijsko bogata naprava« postala stabilen izdelek ali poprodajna nočna mora.

Izbire oblikovanja, ki zmanjšujejo lažne alarme in napake na terenu

MočanVarnostni sistem PCBAse začne z discipliniranim električnim načrtovanjem in postavitvijo. Spodaj so teme oblikovanja, ki dosledno zmanjšujejo število napak in vračil.

• Kontrola hrupa in strategija ozemljitve:Ločite hrupne močnostne odseke od analognega zaznavanja. Uporabite jasen načrt povratne poti, vzdržujte visoke di/dt zanke in se izogibajte usmerjanju občutljivih sledi skozi preklopna območja.
• Celovitost napajanja, ki se ujema z vhodi iz resničnega sveta:Varnostne naprave imajo redko popolno moč. Načrtujte padce napetosti, dolge kable, variabilnost adapterja in prenapetosti. Dodajte rezervo v regulatorje in toplotno zasnovo.
• ESD in zaščita pred prenapetostjo na vsaki zunanji dotični točki:Tipkovnice, vrata, antenski konektorji in ožičenje senzorjev so ESD magneti. Pravilna izbira in postavitev TVS je cenejša od kasnejšega lovljenja naključnih ponastavitev.
• Stražar in strategija porjavitve:Dobra naprava odpove "predvidljivo". Zaznavanje izpada, ponastavitev nadzora in definiran način obnovitve zagona zmanjšajo pritožbe, da je "pravkar umrlo".
• Zmanjšanje moči komponent za dolgo življenjsko dobo:Uporabite mejo napetosti, valovanja in temperature. Majhni prihranki pri kondenzatorjih in induktorjih lahko postanejo ogromni stroški garancije.
• Dizajn za preizkus od prvega dne:Dodajte testne plošče, programske glave in merljive točke, da lahko proizvodnja hitro in dosledno potrdi vsako enoto.

Če nadgrajujete obstoječi izdelek ali zamenjujete podedovano ploščo, lahko disciplinirano preoblikovanje (ali dobro nadzorovano kloniranje plošč) ohrani izvirno vedenje, hkrati pa izboljša izdelovalnost in dolgoročno stabilnost pri nabavi.

Proizvodnja in nadzor kakovosti, ki sta pomembna

Tudi popolna shema lahko odpove, če sta montaža in nadzor procesa površni. Za varnostne izdelke je cilj dosledna celovitost signala in mehanska zanesljivost v vsaki enoti.

• Sledljiva kontrola BOM:Nadomestne komponente morajo biti predhodno odobrene, dokumentirane in potrjene – zlasti za senzorje, regulatorje in RF dele.
• Kontrole procesa za SMT:Zasnova šablone, pregled paste, natančnost namestitve in profiliranje reflowa preprečujejo občasne napake pri spajkanju.
• Vlaga in disciplina ravnanja:Komponente MSL in občutljive senzorje je treba pravilno shraniti in peči, da se izognete latentnim okvaram.
• Optični in rentgenski pregled:Naprave z majhnim korakom in naprave BGA pogosto zahtevajo globlji pregled, kot pa "na oko izgleda dobro".
• Možnosti konformnega premaza:Za zunanja ali težka okolja lahko premaz dramatično izboljša zanesljivost pred vlago in kontaminacijo.

Dobavitelji kotShenzhen Greeting Electronics Co., Ltd. se običajno ocenjujejo ne le glede na ceno, ampak tudi glede na to, kako dobro lahko izvajajo nadzorovano nabavo, dosledno sestavljanje in ponovljivo testiranje za gradnje, osredotočene na varnost.

Testiranje, ki ga varnostni izdelki ne morejo preskočiti

Varnostno strojno opremo ocenjujemo po tem, kaj se zgodi na najslabši dan – ne na mirni predstavitvi. ZanesljivVarnostni sistem PCBAproizvodni načrt običajno vključuje več testov:

• Testiranje v vezju (IKT):Hitro preveri spajkalne spoje, prisotnost komponent in kritične mreže.
• Funkcionalno testiranje:Potrjuje odčitke senzorjev, komunikacije, relejne izhode, zvok in logiko dogodkov v realnih pogojih.
• Programiranje in kalibracija:Varni ključi, ID-ji naprav, RF kalibracija ali kalibracija odmika senzorja morajo biti avtomatizirani in zabeleženi.
• Pregled izgorelosti ali stresa:Pri izdelkih z večjim tveganjem lahko kratkotrajni stres povzroči okvare v zgodnji življenjski dobi pred pošiljanjem.
• Okoljsko preverjanje:Kroženje temperature in osnovna preverjanja vlažnosti so še posebej dragocena za zunanje kamere in detektorje.

Praktičen nasvet: zahtevajte zapise o preskusih (tudi preproste dnevnike uspešno/neuspešno, povezane s serijskimi številkami). Pretvori "preizkusili smo" v merljiv sistem kakovosti.

Zahteve glede na varnostno aplikacijo

Kontrolni seznam kupcev za ponudbe in ocenjevanje dobaviteljev

Če nabavljate aVarnostni sistem PCBA, boste dosegli boljše rezultate (in manj presenečenj), če vaš RFQ vključuje jasna tehnična pričakovanja in pričakovanja glede kakovosti. Tukaj je praktični kontrolni seznam, ki ga lahko kopirate v svojo naslednjo poizvedbo:

• Datoteke:Gerber, BOM, pick-and-place, sestavna risba in vse opombe o posebnem procesu.
• Ciljno okolje:Notranji/zunanji, temperaturno območje, izpostavljenost vlagi, pričakovane vibracije.
• Pogoji napajanja:Vhodno območje, dolžina kabla, izpostavljenost prenapetosti, obnašanje rezervne baterije.
• Povezljivost:Ethernet/Wi-Fi/celični moduli, vrste anten, omejitve ohišij.
• Raven kakovosti:Zahtevani koraki inšpekcijskega pregleda (AOI, rentgen), merila sprejemljive napake, potrebe po sledljivosti.
• Testni načrt:Zahteve ICT/FCT, način programiranja, koraki kalibracije, želeni testni dnevniki.
• Življenjski cikel in izvor:Prednostne blagovne znamke, sprejemljive alternative, obravnavanje tveganj ob koncu življenjske dobe.
• Varnostne zahteve:Varni elementi, postopek vstavljanja ključa, pričakovanja zaščite vdelane programske opreme.

Bolj kot ste natančni, bolj lahko dobavitelj zgradi stabilen proces okoli vašega izdelka – še posebej, če se razširite prek prototipov.

pogosta vprašanja

V: Katere podatke potrebujem za natančno ponudbo varnostnega sistema PCBA?
O: Navedite vsaj Gerberje, BOM in pick-and-place. Če imate funkcionalne zahteve (kot so omejitve glede ultra nizke porabe energije ali elektromagnetne združljivosti), jih vključite zgodaj, da se lahko načrt gradnje in testiranja ujemata z vašim dejanskim primerom uporabe.

V: Kako zmanjšam lažne alarme, ki jih povzroča strojna oprema?
O: Osredotočite se na celovitost signala in stabilnost napajanja: stabilna pristranskost senzorja, pravilno filtriranje, čista ozemljitev in zaščita na zunanjem ožičenju. Nato potrdite vedenje z realističnimi simulacijami sprožilcev med funkcionalnim testiranjem.

V: Ali je mogoče reproducirati podedovano varnostno ploščo, ki ni več na voljo?
O: Pogosto da, vendar je uspeh odvisen od kakovosti dokumentacije in razpoložljivosti komponent. Nadzorovan pristop vključuje skrbno rekonstrukcijo kosovnice, disciplino postavitve in preverjanje obnašanja, tako da se nova zgradba ujema z zmogljivostjo izvirne naprave.

V: Kateri testi so najpomembnejši pred pošiljanjem?
O: Kombinacija pregleda (AOI/rentgensko slikanje, kjer je potrebno) in funkcionalnega testiranja, ki izvaja senzorje, komunikacije in izhode. Za številne varnostne izdelke osnovno testiranje izjemnih situacij pomaga odkriti napake v zgodnji življenjski dobi.

V: Kaj povzroča težave z "naključnim ponovnim zagonom" na terenu?
O: Najpogostejši krivci so izpadi električne energije, dogodki ESD, mejni regulatorji, slaba ločitev ali vdelana programska oprema, ki se ne obnovi čisto. Dobra strategija nadzora ponastavitve in ciljna validacija lahko odpravita večino primerov.

Končne misli in naslednji korak

Če je ugled vašega varnostnega izdelka odvisen od doslednega odkrivanja, stabilne povezljivosti in dolgoročnega delovanja,Varnostni sistem PCBAzasluži enako resnost kot vaša programska oprema in industrijsko oblikovanje. Ko je plošča izdelana za nadzor hrupa, zaščito in ponovljivo testiranje, pošljete manj "skrivnostnih napak", zmanjšate vračila in zgradite zaupanje strank, ki dejansko traja.

Če načrtujete novo zgradbo, nadgrajujete obstoječo zasnovo ali se pripravljate na povečanje proizvodnje,kontaktirajte nasda bi razpravljali o vaših ciljih uporabe, potrebah po testiranju in najbolj zanesljivi poti od prototipa do množične proizvodnje.
