Kako vam lahko PCB Clone pomaga rešiti ploščo z manjkajočimi oblikovalskimi datotekami?

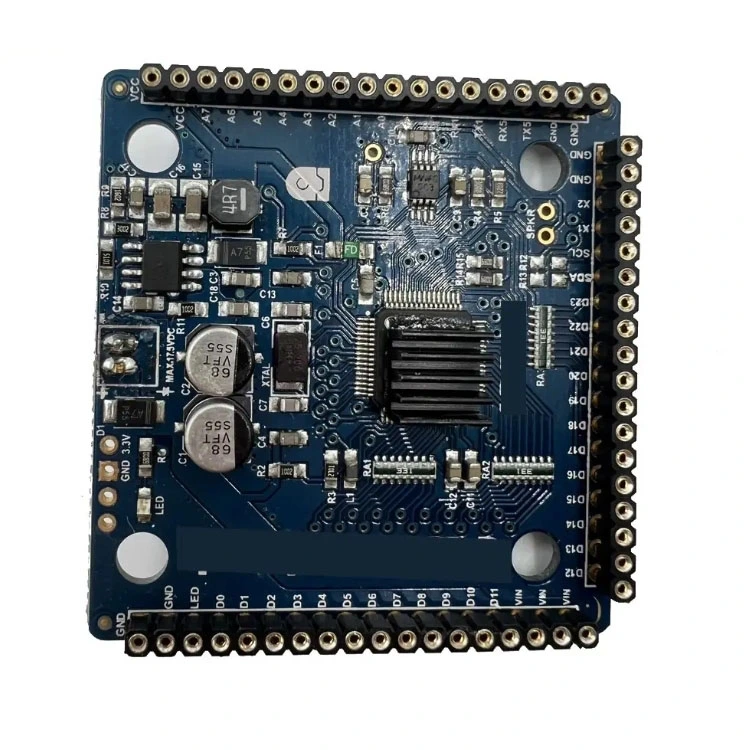

Povzetek

Ko je kritičen elektronski izdelek še vedno v uporabi, vendar izvirnih podatkov CAD ni več, se lahko ena sama okvarjena plošča spremeni v tedne izpadov, dragi cikli prenove ali iskanje nezanesljivih nadomestkov. PCB klonje strukturiran pristop obratnega inženiringa, ki poustvarja podatke obstoječega vezja, pripravljenega za proizvodnjo, tako da ga lahko reproducirate, popravite v velikem obsegu ali ohranite starejšo linijo izdelkov pri življenju, medtem ko načrtujete dolgoročno nadgradnjo. Ta članek pojasnjuje, kdaj je kloniranje smiselno, katere podatke lahko realno obnovite, kako zmanjšati tveganje in kaj odgovoren potek dela kloniranja od prvega pregleda do končne validacije.

Kazalo

• Oris na prvi pogled
• Katere bolečine rešuje kloniranje PCB
• Kaj klon PCB v resnici pomeni v praksi
• Kdaj je kloniranje najpametnejša možnost in kdaj ne
• Praktični delovni potek kloniranja PCB od začetka do konca
• Kako zaščititi kakovost in zanesljivost
• Kaj poganja stroške in dobavni rok
• Kaj morate pripraviti, preden zahtevate ponudbo
• Kako izbrati odgovornega partnerja za kloniranje
• pogosta vprašanja
• Naslednji korak

Oris na prvi pogled

1. Pojasnite svoj cilj: zamenjava, zaloga za popravilo, podaljšanje življenjskega cikla ali preoblikovanje mostu.
2. Potrdite lastništvo in dovoljenja.
3. Zajem podatkov plošče: dimenzije, plasti, namigi za zlaganje in preslikava komponent.
4. Ponovno ustvarite proizvodne datoteke in električne namene: Gerber, vrtalni stroj, seznam mrež, BOM.
5. Prototipirajte, potrdite in zaklenite nadzorovano revizijo.
6. Vzpostavite stalen nadzor: vhodni pregled, funkcionalno testiranje in sledljivost.

Katere bolečine rešuje kloniranje PCB

Večina ekip se ne odloči za kloniranje plošče, ker se sliši zabavno. To počnejo, ker je alternativa slabša. Tukaj so najpogostejše situacije kjerPCB klonodpravlja pravo operativno bolečino:

• Ni izvornih datotekker je prvotni oblikovalec odšel, so bili podatki izgubljeni ali pa je bil izdelek pridobljen leta pozneje.
• Komponente ob koncu življenjske dobevas prisilijo, da bodisi nujno preoblikujete ali pridobite tvegane delnice na sivem trgu.
• Popravila na terenupotrebujejo stabilne nadomestne plošče, ne pa naključne "združljive" alternative z neznanimi utežmi za zlaganje ali bakrene mase.
• Pritisk skladnostizahteva dosledno proizvodnjo in dokumentacijo, da prestane revizije ali notranja preverjanja kakovosti.
• Čas za okrevanjeje pomembnejši od »popolnega sodobnega dizajna«, zlasti za industrijske krmilnike in obstoječe instrumente.

Kaj klon PCB v resnici pomeni v praksi

Ljudje uporabljajo »kloniranje« priložnostno, vendar v inženirskem smislu običajno vključuje tri plasti dela:

• Fizično podvajanjepoustvarjanje obrisa plošče, montažnih lukenj, konektorjev, števila plasti in obnašanja pri zlaganju čim bolj natančno.
• Elektro rekonstrukcijazajemanje bakrene povezljivosti, tako da se reproducirana plošča ujema z namenom prvotnega seznama omrežij.
• Obnovitev komponentprepoznavanje delov, odtisov, vrednosti, nadomestnih elementov in opomb o sestavljanju, tako da je ploščo mogoče sestaviti dosledno.

Izdelki pogosto vključujejo izhodne podatke, pripravljene za proizvodnjo, kot so podatki Gerber ali ODB++, datoteke za vrtanje, podatki o izbiri in postavitvi, kadar je to izvedljivo, seznam materialov, in preverjen netlist. Če je vaš cilj dolgoročna vzdržljivost, številne ekipe zahtevajo tudi rekonstruirano shemo, tako da se prihodnje odpravljanje težav ne zanaša na ugibanja.

Kdaj je kloniranje najpametnejša možnost in kdaj ne

Kloniranje je orodje, ne privzeto. Uporabite ga, ko se ujema z vašim profilom tveganja in časovnico.

Praktični delovni potek kloniranja PCB od začetka do konca

Zanesljiv klon je rezultat discipliniranih korakov in ne enega samega skeniranja. Spodaj je potek dela, ki ga inženirske ekipe običajno uporabljajo za zmanjšanje presenečenj.

• 1. korak: Vnos in opredelitev cilja
  • Potrdite, kaj pomeni "uspeh": natančna zamenjava, oblika-fit-funkcija ali funkcionalno enakovredno z nadomestki.
  • Zberite kontekst: delovno okolje, način napake, pričakovani obseg in časovnico.
• 2. korak: Nedestruktivni pregled
  • Izmerite obrise, lokacije lukenj, ključe konektorjev in mehanske omejitve.
  • Identificirajte indikatorje slojev in proizvodne značilnosti, kot so impedančne sledi, tipi prehodov in bakreni nalivi.
• 3. korak: Zajem podatkov za baker in plasti
  • Slikanje z visoko ločljivostjo za zgornje in spodnje plasti za preslikavo sledi in referenčnih označevalcev.
  • Nadzorovano razkritje sloja, ko je potrebno za večplastne plošče, izvedeno previdno, da se ohrani zvestoba.
• 4. korak: Identifikacija komponent in rekonstrukcija kosovnice
  • Navzkrižno preverjanje oznak, paketov in vrednosti; potrdite polarnosti in usmerjenost nožice 1.
  • Določite odobrene nadomestke, da preprečite prihodnja pomanjkanja.
• 5. korak: Ponovno ustvarite proizvodne rezultate
  • Ustvarite datoteke postavitve in proizvodne podatke, vključno z definicijami vrtalne in spajkalne maske.
  • Izvlecite povezljivost in zaženite preverjanje doslednosti seznama omrežij glede na obnovljeni baker.
• 6. korak: izdelava in validacija prototipa
  • Izdelajte prototipe pod nadzorovanimi procesnimi parametri.
  • Izvedite električne preizkuse, kot so kontinuiteta, preverjanje impedance, kadar je to potrebno, in funkcionalno preverjanje v realnem sistemu.
• 7. korak: Zaklepanje revizije in dokumentacija
  • Zamrznite revizijsko revizijo z dnevniki sprememb in testnimi zapisi.
  • Ustvarite storitve prijazne rezultate, če nameravate izdelek vzdrževati leta.

Kako zaščititi kakovost in zanesljivost

Največji strah, ki ga imajo kupci, je preprost: "Ali se bo klonirana plošča obnašala točno tako kot izvirnik in ali se bo tako obnašala tudi po uvedbi?" To tveganje lahko zmanjšate tako, da kloniranje obravnavate kot nadzorovan inženirski projekt.

• Stack-up disciplinaponovite število plasti, debelino bakra, dielektrično obnašanje in strukture z nadzorovano impedanco, če so prisotne.
• Natančnost priključkamehansko neusklajenost je hiter način za okvaro, tudi če je vezje pravilno.
• Avtentičnost komponentevzpostavitev sledljivega izvora in izogibanje neznanim dobavnim kanalom za kritične IC-je.
• Testna strategijadoločite preskusni načrt poleg "vklopi se", vključno s pogoji obremenitve, toplotnim obnašanjem in robnimi primeri.
• Nadzor procesaod začetka določite spajkalne profile, inšpekcijske standarde in merila sprejemljivosti.

Kaj poganja stroške in dobavni rok

Cene se razlikujejo, ker je različna kompleksnost. Namesto da ugibate, se osredotočite na pomembne vzvode:

• Število plasti in gostotaveč plasti in komponent z majhnim naklonom povečuje trud pri rekonstrukciji.
• Stanje ploščeožgane, zarjavele ali fizično spremenjene plošče zmanjšajo podrobnosti, ki jih je mogoče obnoviti.
• Dobavljivost delovkomponente, ki so ukinjene ali jih je težko prepoznati, dodajo čas za pridobivanje in preverjanje.
• Zahtevana raven dokumentacijepopolna shematska rekonstrukcija traja dlje kot klon po obliki in funkciji.
• Pričakovanja validacijefunkcionalno testiranje v vašem realnem sistemu je razlika med "izgleda podobno" in "deluje zanesljivo".

Kaj morate pripraviti, preden zahtevate ponudbo

Če pripravite majhen paket informacij, boste dobili hitrejši in natančnejši načrt. Uporabite ta kontrolni seznam.

• vsaj2 delujoča vzorcako je mogoče, plus 1 neuspeli vzorec, če želite analizo neuspeha.
• Fotografije plošče, nameščene v izdelku, za potrditev mehanskih omejitev in usmerjenosti konektorjev.
• Vaša ciljna količina in ali potrebujete stalno dobavo ali enkratno serijo.
• Vsi znani delovni pogoji: temperaturno območje, vibracije, vlažnost, delovni cikel, profili obremenitve.
• Vse namige, ki jih še imate: delni Gerberji, PDF-ji, stari izvozi BOM, zapiski s sitotiskom ali testni postopki.
• Pojasnilo o vdelani programski opremi in programiranih delih: ali imate binarne datoteke, ključe ali metodo programiranja?

Kako izbrati odgovornega partnerja za kloniranje

Ne kupujete le deske. Kupujete zaupanje, da je reprodukcija nadzorovana, dokumentirana in ponovljiva. Tukaj je tisto, na kar morate iskati v odnosih z dobavitelji:

• Jasne meje glede zakonitosti in dovoljenjresen ponudnik bo vprašal o lastništvu in pooblaščeni uporabi.
• Inženirska komunikacijamorali bi biti sposobni razpravljati o kopičenju, alternativah in testnih metodah v preprostem jeziku.
• Miselnost preverjanjapoiščite preglede netlistov, validacijo prototipov in sledljivo nabavo.
• Nadzor revizijeklonirana zasnova mora imeti definirano različico, da bodo prihodnje serije ostale dosledne.

priShenzhen Greeting Electronics Co., Ltd., ekipe običajno pristopijo k kloniranju kot projektu kontinuitete inženiringa: razjasnite cilje, obnovite kritične proizvodne podatke, potrdite prototipe v realnih pogojih, nato pa zaklenite stabilno revizijo za ponovno proizvodnjo. Če med načrtovanjem preoblikovanja potrebujete premostitveno rešitev, vam lahko nadzorovani klon prikupi čas, ne da bi pri tem žrtvovali zanesljivost.

pogosta vprašanja

Ali je lahko klon PCB identičen originalni plošči

Lahko je enakovreden obliki in funkciji in pogosto zelo blizu, vendar je "identičen" odvisno od tega, kaj mislite. Mehanske dimenzije in povezljivost lahko se običajno zelo dobro ujemajo. Natančno obnašanje materiala, lastniške komponente in podrobnosti vdelane programske opreme lahko zahtevajo dodatno delo ali pa jih ni mogoče ponovno ustvarite brez izvirnih podatkov.

Ali potrebujem več vzorcev

Več vzorcev zmanjša tveganje, ker lahko inženirji primerjajo oznake, potrdijo dvoumne sledi in se izognejo kopiranju plošče, ki je bila že spremenjena ali popravljena. Če imate samo en vzorec, pričakujte več korakov preverjanja in bolj konzervativno časovnico.

Kaj pa, če nekatere komponente niso več na voljo

Praktični načrt kloniranja pogosto vključuje nadomestne komponente. Ključno je potrditi, da nadomestni elementi ustrezajo električnim zahtevam in ustrezajo tlorisu, nato potrdite obnašanje s testiranjem pod vašo dejansko obremenitvijo in okoljem.

Bo kloniranje rešilo vdelano programsko opremo in programiranje

Kloniranje tiskanega vezja ne samodejno znova ustvari zaklenjene vdelane programske opreme. Če plošča vsebuje programirane mikrokontrolerje, varne elemente ali šifriran pomnilnik, morda boste potrebovali originalne binarne datoteke, zakonito metodo programiranja ali odobreno strategijo nadomestnega dela.

Kako zmanjšam možnost napak na terenu

Zahtevajte načrt validacije in obravnavajte prototipe kot obvezne za kritične sisteme. Določite merila sprejemljivosti, vključite funkcionalne teste, ki posnemajo resnično pogoje delovanja in zaklepanje revizije s sledljivimi standardi nabave in inšpekcijskih pregledov.

Naslednji korak

Če imate opravka z manjkajočimi datotekami, iskanjem virov ob koncu življenjske dobe ali nujnimi izpadi, dobro vodenPCB klonprojekt vam lahko zagotovi stabilno, testno preverjena pot nazaj v proizvodnjo. Delite svoje fotografije plošče, ciljno količino in kontekst sistema ter zahtevajte praktičen obnovitveni načrt, ki vključuje validacija in kontrola revizij.
