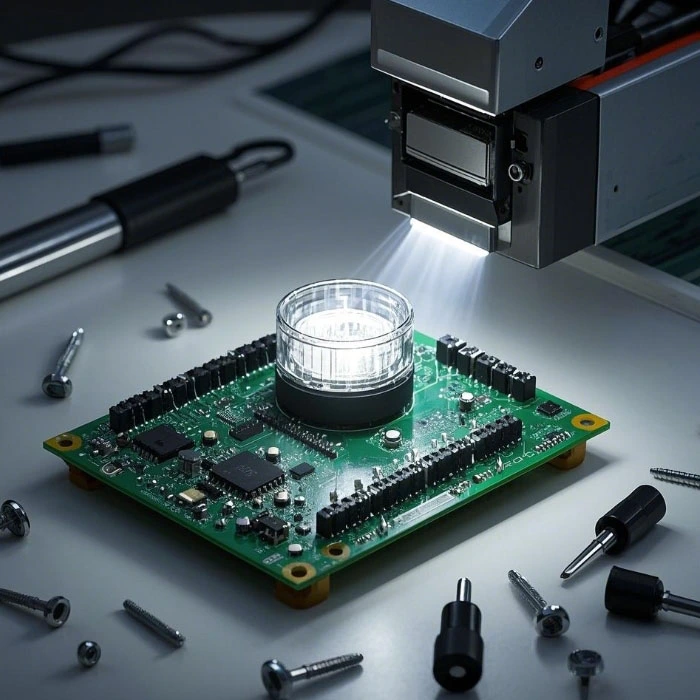

PCB klon, znan tudi kot podvajanje PCB ali obratno inženiring, je natančen tehnični postopek, ki ponovi obstoječo tiskano vezje (PCB), da ustvari enako ali izboljšano različico. Ta priročnik raziskuje tehnična načela, ključne parametre in skupna pogosta vprašanja oPCB klonDa bi lažje razumeli njegove aplikacije in koristi.

Ključni parametri klona PCB

Za zagotovitev kakovostnega podvajanja PCB je treba upoštevati več kritičnih parametrov:

1. Število plasti in material

• Eno/dvojni/večplastni PCB(do 32 plasti)

• Osnovni material: FR-4, Rogers, poliimid, aluminij itd.

• Debelina bakra: 0,5 oz do 6 oz

2. širina in razmik v sledovih

3. Površinske zaključke

• HASL (izravnava spajkanja vročega zraka)- standardni zaključek

• Enig (električna nikelj potopna zlata)- visoka korozijska odpornost

• OSP (organska spajkalnost konzervans)-stroškovno učinkovito za spajkanje brez svinca

4. Električno testiranje

• Preizkus kontinuitete- ne zagotavlja odprtih krogov

• Izolacijski test- ne preverja kratkih krogov

• Nadzor impedance-Kritično za hitre PCB

Koraki procesa klona PCB

1. PCB skeniranje in slikanje-Skeniranje z visoko ločljivostjo za zajem podrobnosti o postavitvi.

2. Shematski ekstrakcija diagrama-vzvratno inženirsko logiko vezja.

3. Analiza BOM (Bill of Material)- prepoznavanje komponent za podvajanje.

4. Preoblikovanje postavitve PCB- Uporaba programske opreme, kot sta Altium ali Cadence.

5. Prototipiranje in testiranje- Preverjanje funkcionalnosti pred masno proizvodnjo.

Pogosta vprašanja o klonu PCB (pogosto zastavljena vprašanja)

V1: Ali je PCB klon zakonit?

A:PCB klon je zakonit, če se uporablja za popravilo, zapuščeno vzdrževanje ali z ustreznim dovoljenjem. Vendar kloniranje patentiranih modelov brez dovoljenja krši zakone o intelektualni lastnini. Vedno zagotovite skladnost z lokalnimi predpisi.

V2: Kakšna je natančnost klona PCB?

A:Napredne storitve PCB klonov dosežejo99,9% natančnostZ uporabo visoko natančnega skeniranja, rentgenskega pregleda (za večplastne plošče) in testiranjem celovitosti signala. Kritični dejavniki vključujejo doslednost širine v sledovih in ujemanje impedance.

V3: Ali lahko klon PCB izboljša prvotno zasnovo?

A:Ja! PCB klon omogoča optimizacijo oblikovanja, kot so:

• Izboljšano toplotno upravljanje(dodajanje toplotnih hladilnikov ali boljša porazdelitev bakra).

• Izboljšave celovitosti signala(Zmanjšanje prehoda z boljšim usmerjanjem).

• Nadgradnje komponent(Zamenjava zastarelih delov s sodobnimi ekvivalenti).

PCB klon je prefinjen postopek, ki zahteva strokovno znanje na področju elektronike, materiala in natančnega inženiringa. Z razumevanjem tehničnih parametrov in aplikacij lahko podjetja izkoristijo podvajanje PCB za prototipiranje, popravila in izboljšave izdelkov. Za kakovostne storitve klona PCB vedno izberite ponudnika z napredno opremo in preizkušenimi izkušnjami.

Bi radi prilagodili rešitev za klon PCB?Kontaktirajte nasDanes za podrobno posvetovanje!
